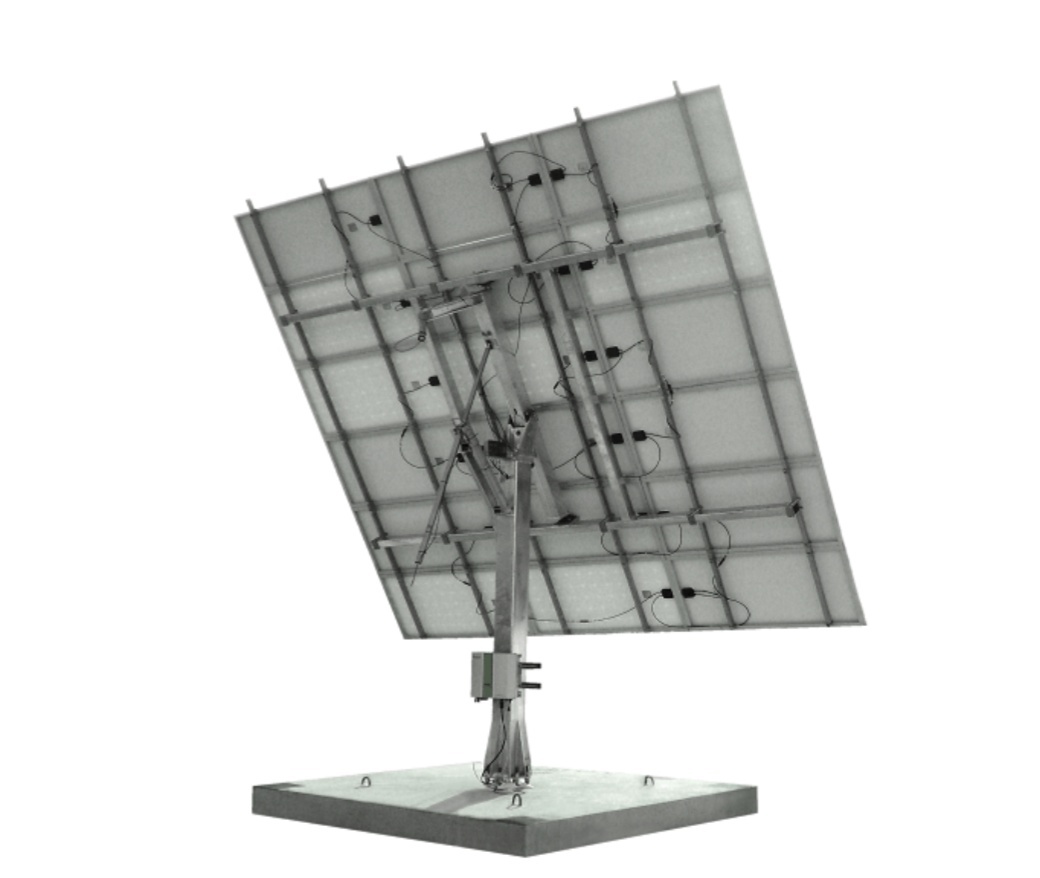

Kéttengelyes napelemes nyomkövető és tartó 15 panelhez, főoszloppal és földi rögzítőcsavarokkal. Lefedettség 30 m²
Leírás
Teljesen automatizált kéttengelyes napelemes követő rendszer
Teljesen automatizált kéttengelyes napelemkövető rendszer 15 panelhez. A rendszer GPS-vezérelt kéttengelyes követést használ, hogy a napot teljes mértékben kövesse egész nap, és így akár 66%-kal növelje a napenergiát.
Kéttengelyes napelemes nyomkövető rendszer
Kéttengelyes vagy kéttengelyes napkövető rendszer 0,1 foknál jobb pontossággal és tartószerkezettel 15 darab 1 m x 2 m méretű és egyenként legfeljebb 25 kg súlyú napelemhez. Összesen 30 m²-es napelemfelülethez. Fotovoltaikus (PV) panelekhez alkalmas.
A munkapozícióban megengedett maximális szélsebesség 20 m/s. A megengedett legnagyobb szélsebesség biztonságos (vízszintes) helyzetben 30 m/s. Éves szinten a kéttengelyes rendszerrel 7%-kal több energiát nyerhet egy egytengelyes rendszerhez képest, és akár 66%-kal több energiát egy fix napelemes rendszerhez képest.

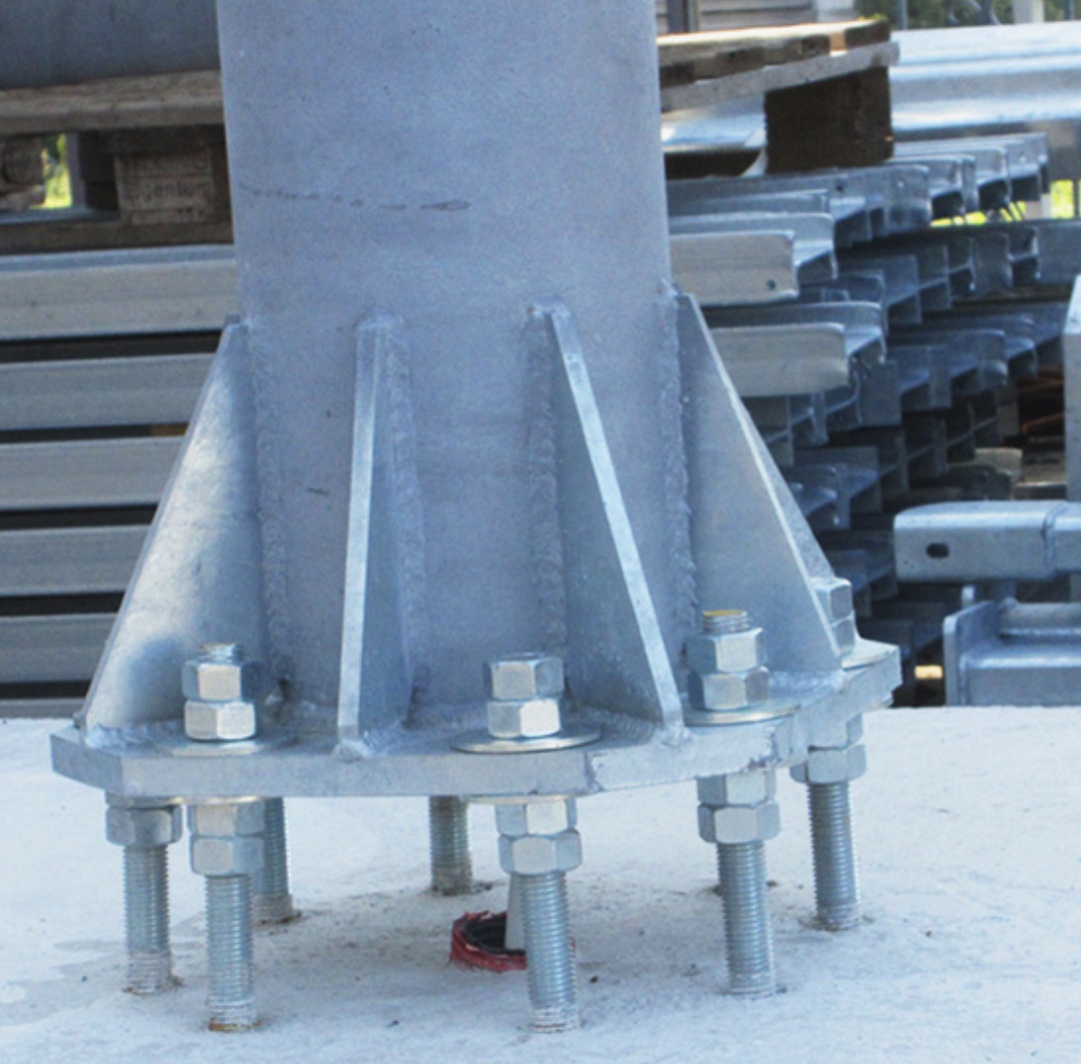

A rögzítő tartozékok és a főoszlop részei ennek a napelemes nyomkövető csomagnak.
Árnyékolásgátló szoftverfunkció a napkövető rendszerhez mellékelve.
Kérjük, ellenőrizze a napelemek kompatibilitását ezzel a nyomkövető rendszerrel. Ha a panelek nagyobbak, erősen javasoljuk, hogy fontolja meg a rúdkaros tartó hozzáadását a megfelelő rögzítés érdekében.
| Műszaki specifikációk | |
|---|---|
| A forgástengelyek száma | Kéttengelyes |
| Azimutális szöghatár | 350° (forgó meghajtórendszer) |

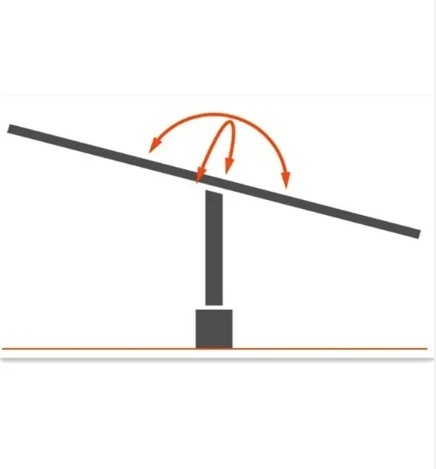

| Emelkedési szög | 5° - 90° |

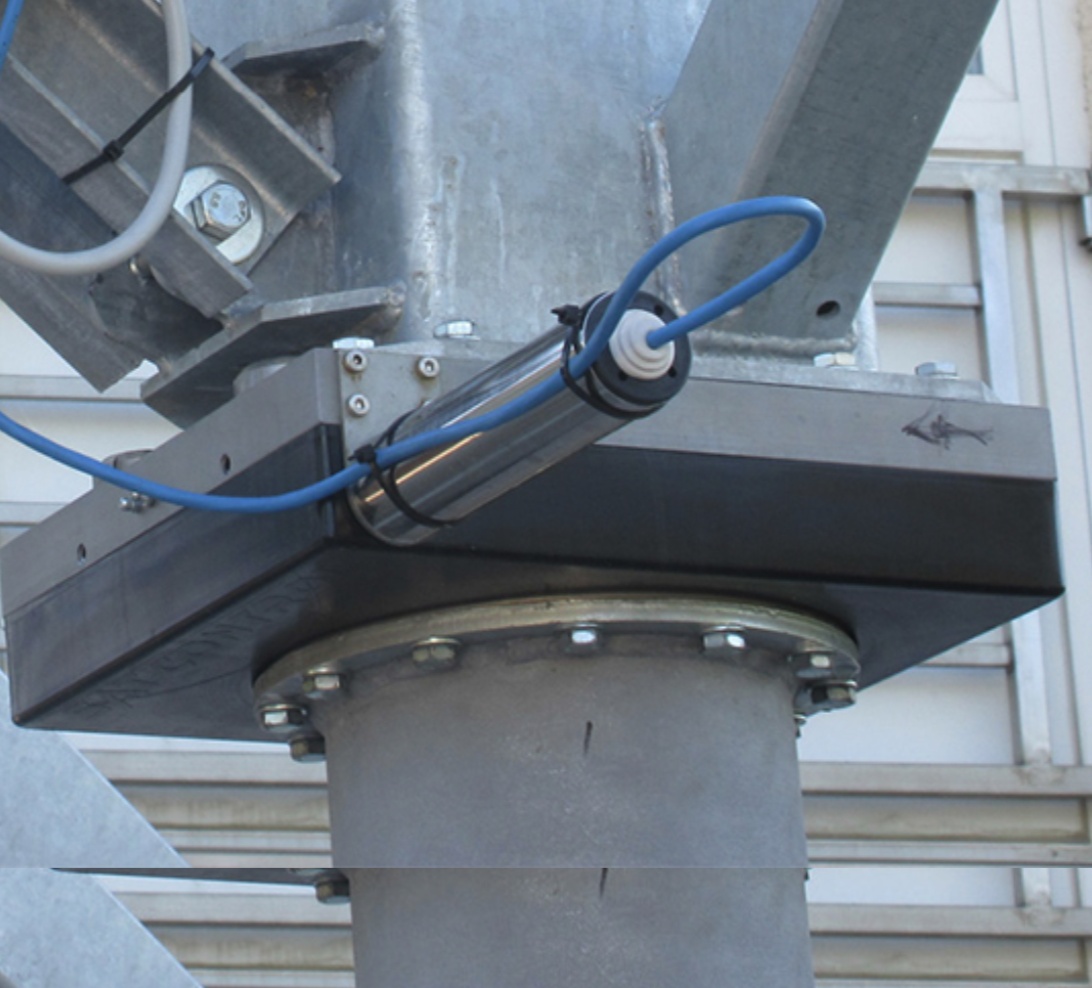

| Motor típusa az azimutális szöghöz | SD5M3 motoros lengőhajtás |
| Motor típusa az emelési szöghöz | SM4S900M3 lineáris motor 900 mm-es lökettel |
| Alapszerkezeti méretek | 5,5 x 5 m (6 x 5 m-es panelterület esetén 15 panel) |
| Az alapkeret rögzítő típusa | Fogazott ollós bilincsek - 90 db |
| Egy napelem maximális méretei | 15 darab 2 m x 1 m, összesen 30 m² |
| Egy napelem maximális súlya | 15 darab egyenként legfeljebb 25 kg, összesen 375 kg |
| A motorok becsült élettartama | 800-1000 üzemóra (8 évenkénti csere napi egy ciklusonként) |
| A rendszer becsült élettartama | 25 év |
| Pozicionáló rendszer | |
| Követési pontosság | 0,1°-ig |
| Működési protokoll | TdAPS (időből származtatott csillagászati helymeghatározó rendszer) |

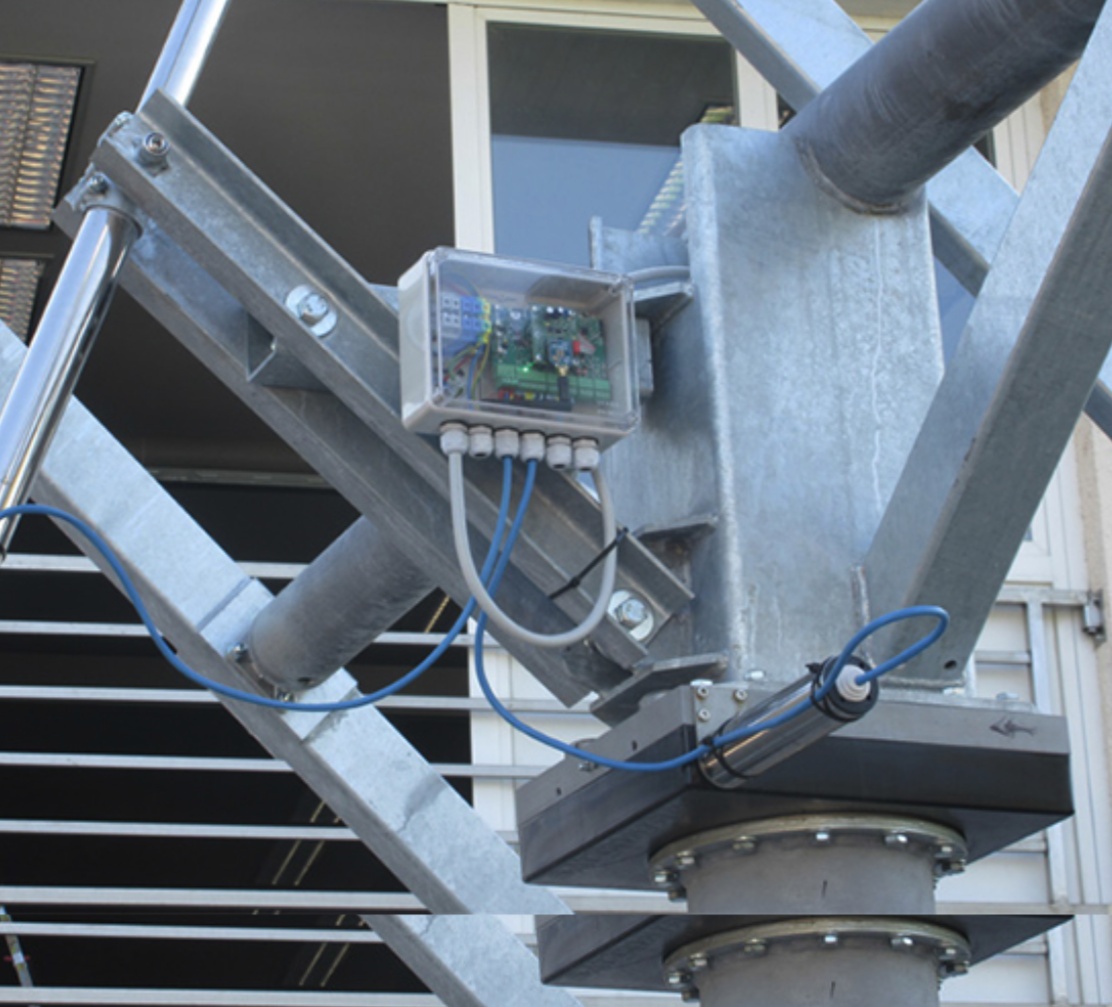

| Helymeghatározó rendszer típusa | TdAPS logikai funkcióval ellátott szervomotor |
| Időzítő típusa | GMT óra EOT és naptárral |
| Felügyeleti alkalmazás típusa | Sigma vagy Helios Analytics segítségével működő felügyeleti rendszer |
| Adatok beállítása és módosítása PC-n keresztül | Igen, RS485, vezeték nélküli ZigBee vagy USB-n keresztül |
| Forgási időtartomány | 20 másodperc - 900 másodperc |
| Elektromos adatok | |
| Motor tápellátás | 24 VDC +5% / -15% (áramkapacitás 5A) |
| Tartalék akkumulátor | CR 1225 érme |
| Készenléti fogyasztás (ha nem mozog) | 60 mA ± 30% @ 24 VDC |
| Tápcsatlakozás | 1 kábel belső 2,5 mm² Cu vezetékkel |
| Környezeti adatok | |
| Üzemi hőmérséklet | -25°C-tól +70°C-ig (opcionálisan sarkvidéki zsírral -40°C-tól +70°C-ig) |
| Üzemi páratartalom | 0% és 100% között, relatív páratartalom |
| Maximális biztonságos szélsebesség | 20 m/s működés közben, 30 m/s üzemen kívül, 50 m/s biztonsági helyzetben |
| Korrózióállóság | Tűzihorganyzott 75-100 µm (50 évnek felel meg) |
| Csomagolás | |
| Csomagolt termék méretei | 1 doboz 6100 (hosszúság) x 800 (szélesség) x 1200 (magasság) mm |
| A termék súlya | 750 kg |
| Minőségi tanúsítványok | |
| Nemzetközi védelem | IP63 |
| Elektromágneses kompatibilitás | Megfelel a 89/336/EGK EMC irányelvnek |
| Alacsony feszültség irányelv | Megfelel az EGK 73/23/EGK irányelvnek |
| Választható tulajdonságok | |
| Csepegésgátló funkció | Igen, mellékelve |
| Heliosztát rendszer | Igen, felár ellenében |
