Hamis laprögzítő rendszer 24 (2x12) panelhez függőlegesen

Name: Hamis laprögzítő rendszer 24 (2x12) panelhez függőlegesen
Brand: K.FIX
SKU: SPA24TF-3540
Price: 3146 RON
Availability: InStock

3 146,00 RON (tartalmazza az ÁFÁ-t) 4 489,31 RON

Livrare gratuita

How can we help?

Call us: 0310.050.021 (Luni-Vineri 9 - 19)

Ask for details

Send us a message

Leírás

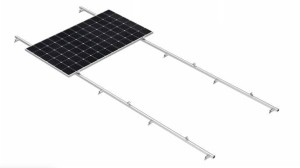

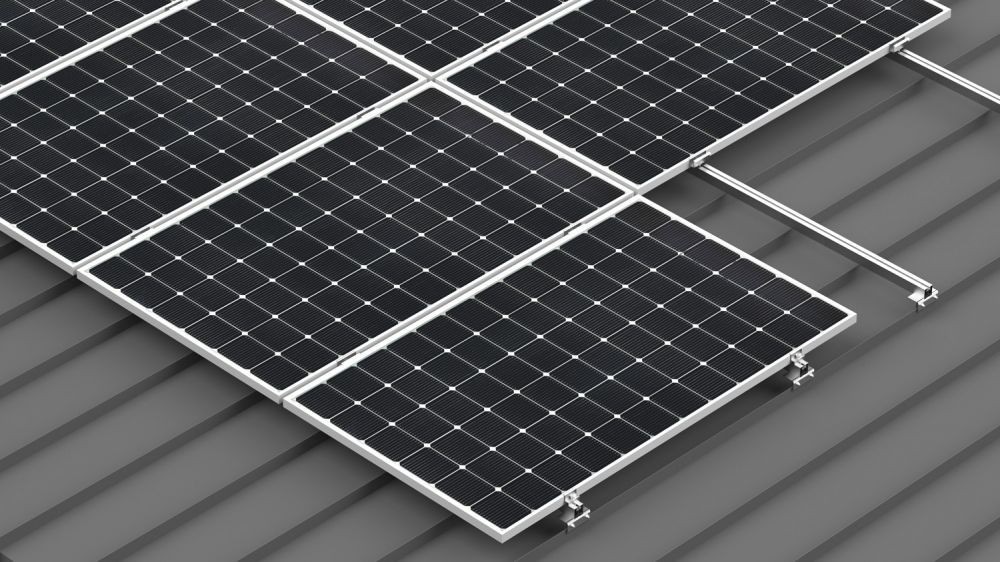

Perforált lemezből készült tetőbeerősítő rendszer 24 db, maximum 1150 mm széles fotovoltaikus panelhez 2 sor 2x12 függőleges elhelyezésű 2x12 sor, tartalmazza:

komponensek rögzítő rendszere		db
Alumínium profil 3540 mm (K-01-3540)		16

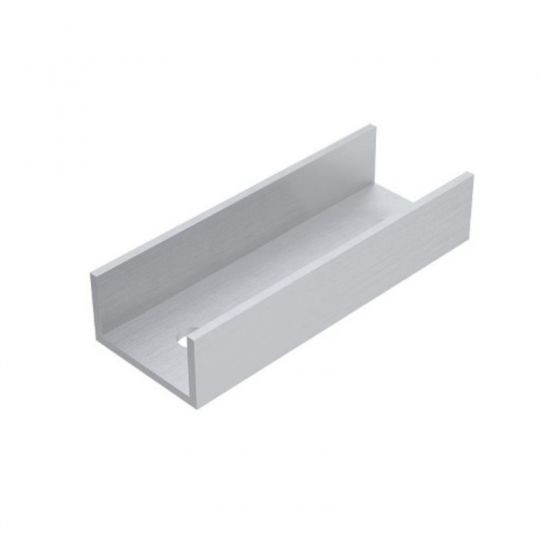

Rögzítő alumínium profilokhoz (K-02)		12

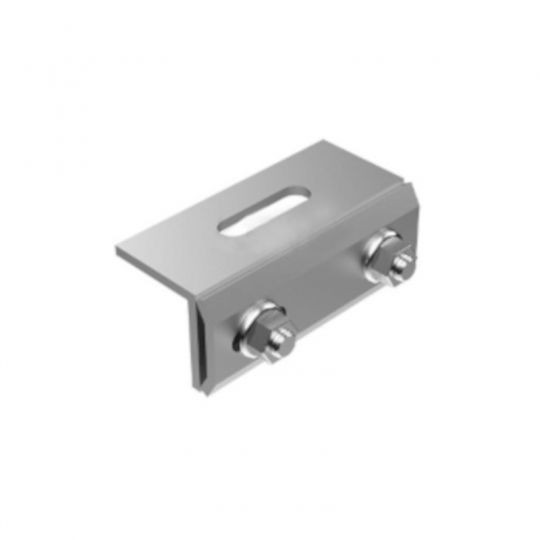

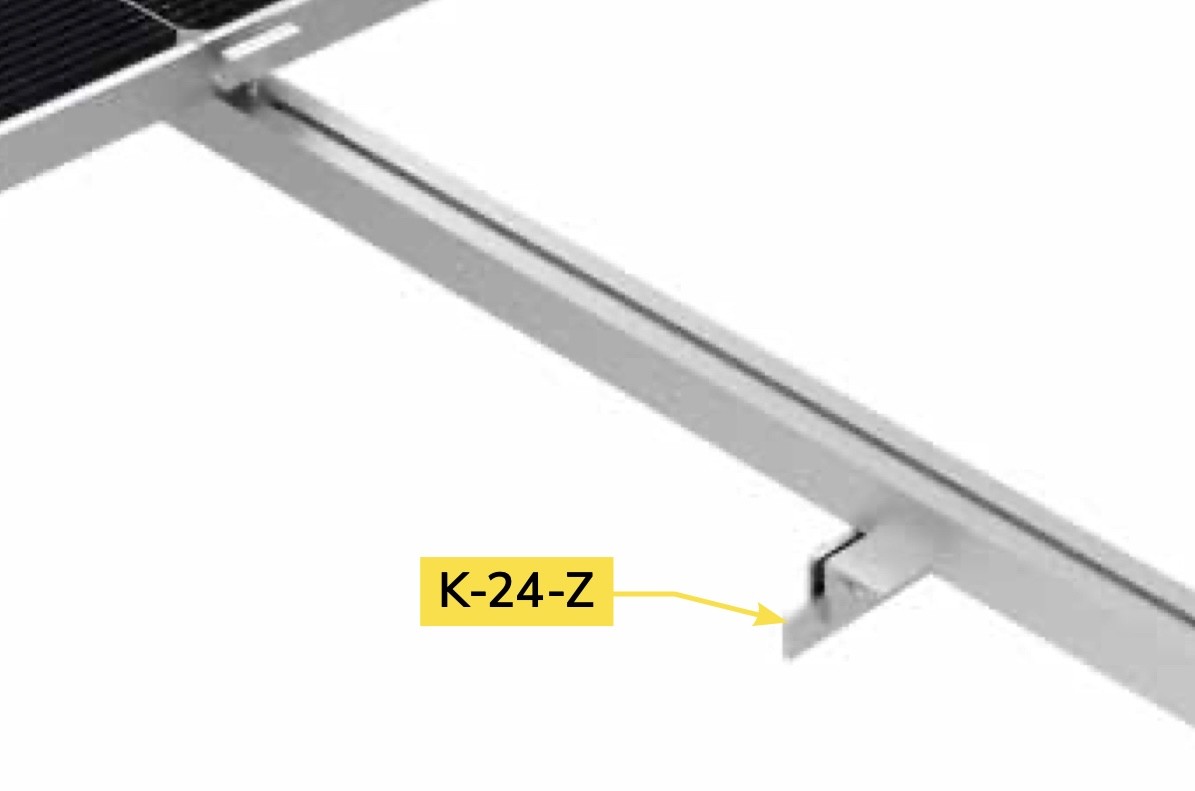

Állítható bilincs alumínium alumínium tetőfedőhöz (K-24-Z)		52

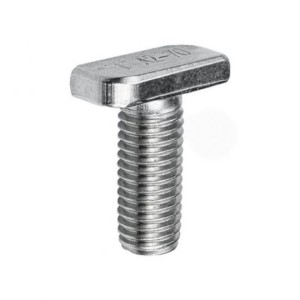

T-csavar M10 (K-19)		76
M10-es anya (K-21)		76

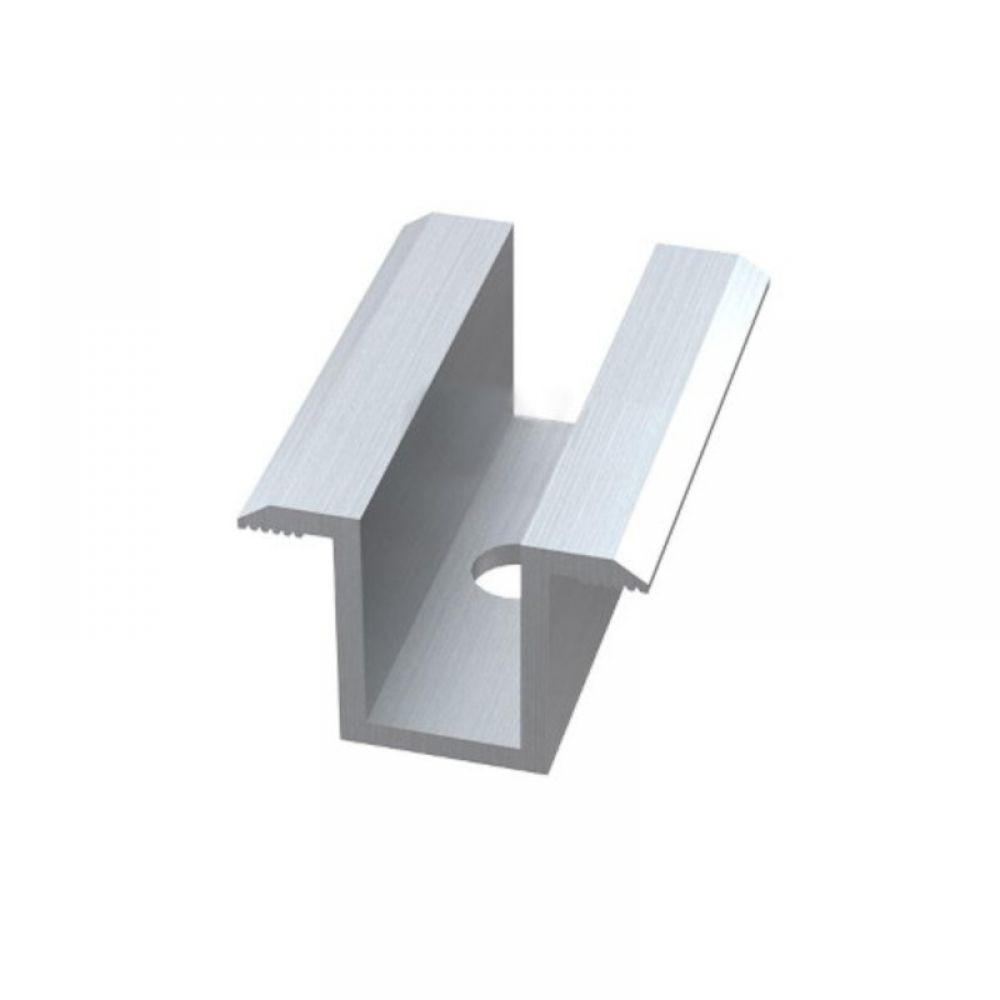

Kettős bilincs a belső panelek rögzítéséhez (K-05)		44
Egyetlen bilincs a 30/35/40 mm-es külső panelekhez (K-06-30/35/40)		8
Süllyesztett csavar 20/25/30 mm (K-18-20/25/30)		52
Profilsínanya (K-04)		52

Anyag	Rozsdamentes acél / alumínium
Szerelési mód	Szerelés a tetőhéjazatra
Dőlésszög	A tető dőlésszögével megegyező
A modul rögzítése	Függőleges vagy vízszintes
Termékgarancia	10 +5 év
Megjegyzés	A pofa közepének maximális vastagsága 15 mm. A nyeregtető rendszerek legfeljebb 300 mm-rel nyúlhatnak túl a rögzítési ponton.

A SZERELŐRENDSZEREK A KÖVETKEZŐ SZABVÁNYOK SZERINT KÉSZÜLNEK:

EN 1090-1+A1:2012	Acélszerkezetek és alumíniumszerkezetek kivitelezése	1. rész: A szerkezeti elemek megfelelőségértékelésének követelményei.
EN 1090-3:2008	Acélszerkezetek és alumíniumszerkezetek kivitelezése.	Acélszerkezetek acélszerkezetek kivitelezéséhez. 3. rész: Műszaki követelmények alumíniumszerkezetek kivitelezéséhez.
EN 1090-2+A1:2012	Acélszerkezetek és alumíniumszerkezetek kivitelezése.	Alumíniumszerkezetek. 2. rész: Műszaki követelmények acélszerkezetek kivitelezéséhez. 2. rész: Műszaki követelmények alumíniumszerkezetek kivitelezéséhez.
EN ISO 4063	Hegesztés és kapcsolódó eljárások
EN ISO 3834-4	A hegesztés minőségi követelményei
EN ISO 3506-1	Korrózióálló acél kötőelemek mechanikai tulajdonságai

A SZÁMÍTÁSOKHOZ A KÖVETKEZŐ SZABVÁNYOKAT HASZNÁLTÁK:

EN 1991-1-3:2005/2010-Eurokód-1	Szerkezetekre gyakorolt kölcsönhatások	1-3. rész: Általános kölcsönhatások - Hóterhelés.
EN 1991-1-4:2008-Eurokódex 1	Szerkezetek kölcsönhatásai	1-4. rész: Általános kölcsönhatások - Szél kölcsönhatásai
EN 1999-1-1:2011-Eurokód 9	Alumíniumszerkezetek tervezése	1-1. rész: Általános szabályok

Cégünk szerelési rendszerei a TÜV Thüringen által tanúsítottak és pozitívan értékeltek, és 2017-ben a minőségi szabványoknak való megfelelést tanúsító tanúsítványokat szereztek. Ügyfeleink biztosak lehetnek abban, hogy megoldásaink biztonságosak, és a legnagyobb gondossággal terveztük és valósítottuk meg őket.
