Földi rögzítési rendszer 12 (2x6) panelhez a függőleges síkban

Name: Földi rögzítési rendszer 12 (2x6) panelhez a függőleges síkban
Brand: K.FIX
SKU: SPA12TS-V-1150
Price: 4114 RON
Availability: InStock

4 114,00 RON (tartalmazza az ÁFÁ-t) 4 477,00 RON

Livrare gratuita

How can we help?

Call us: 0310.050.021 (Luni-Vineri 9 - 19)

Ask for details

Send us a message

Leírás

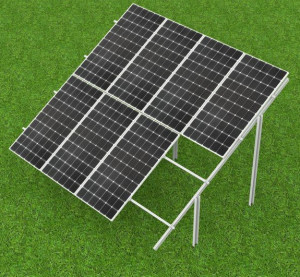

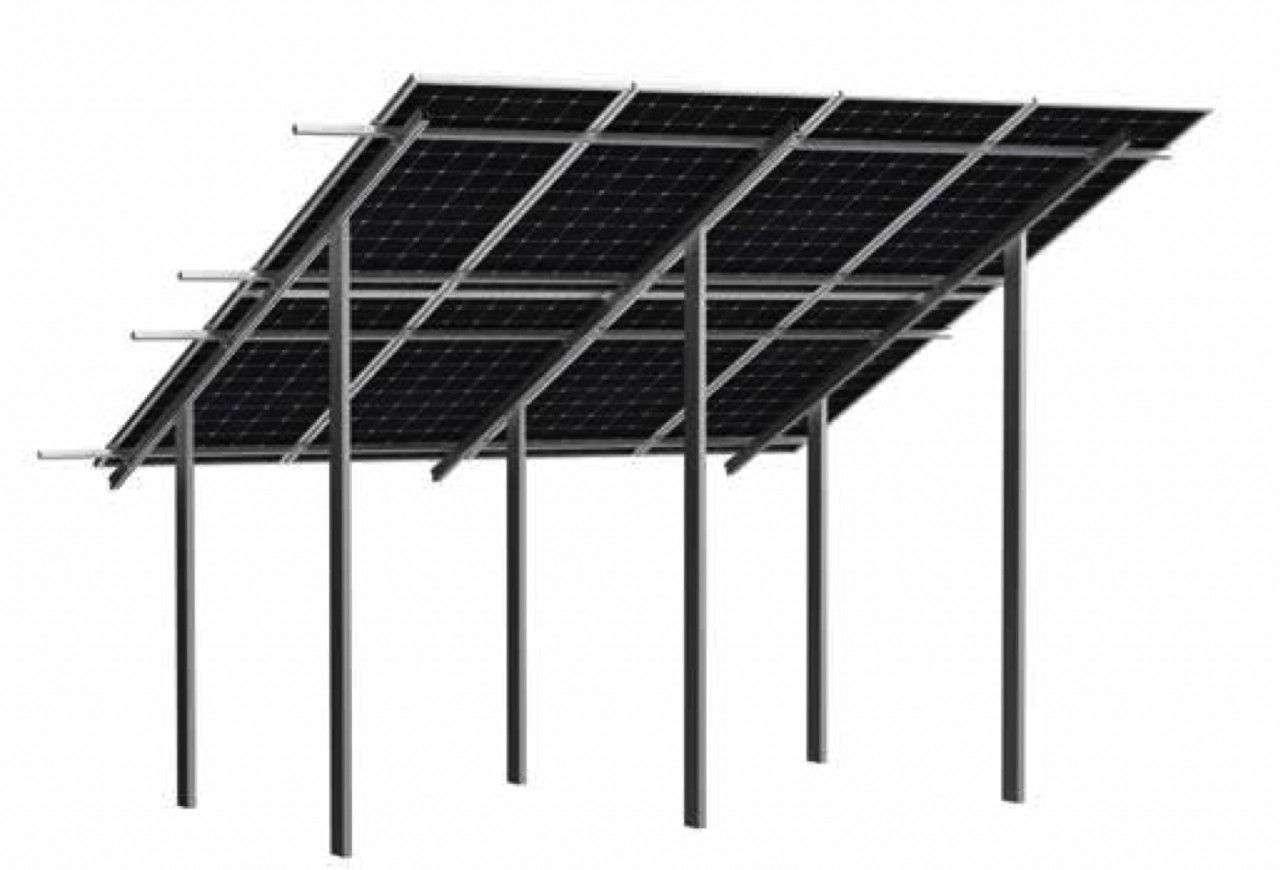

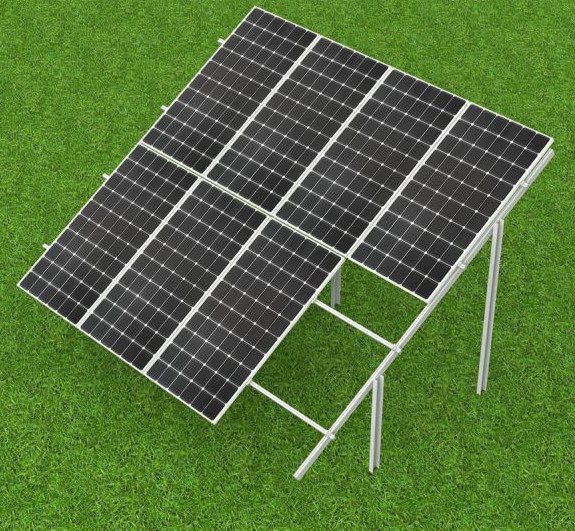

Földi rögzítő rendszer 12 db, maximum 1150 mm széles fotovoltaikus panelhez 2 soros 2x6 függőleges elhelyezéssel, tartalmazza:

komponensek rögzítő rendszere		db
Alumínium profil 3540 mm (K-01-3540)		4
Alumínium profil 2220 mm (K-01-2220)		2
Rögzítő alumínium profilokhoz (K-02)		4

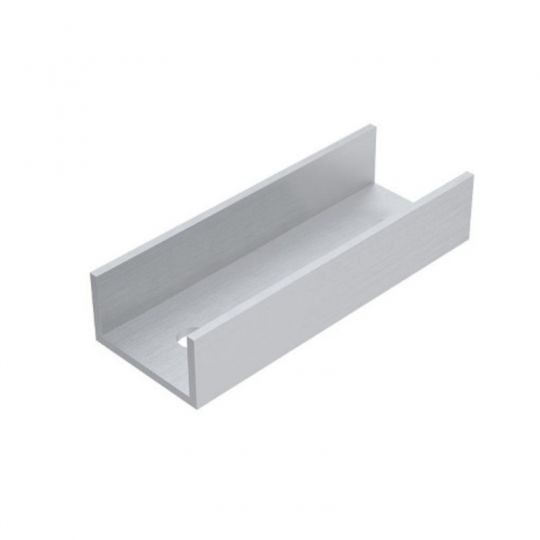

Alumínium keretprofil (K-25)		3
Alumíniumtartó keretprofil (K-33/1)		3
Tartókeretprofil (K-33/2)		3
M10-es hatlapfejű csavar (K-28-30) 30mm		6

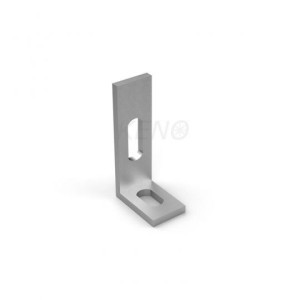

Rozsdamentes acél csatlakozó földre szerelt kivitelhez (K-40)		12

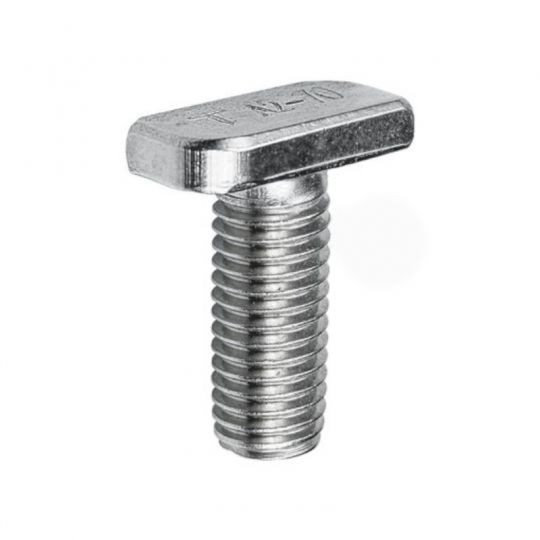

T-csavar M10 (K-19) 30mm		32

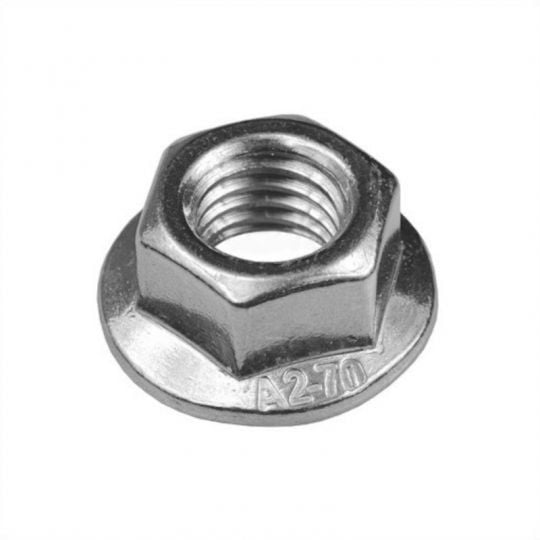

M10-es anya (K-21)		38

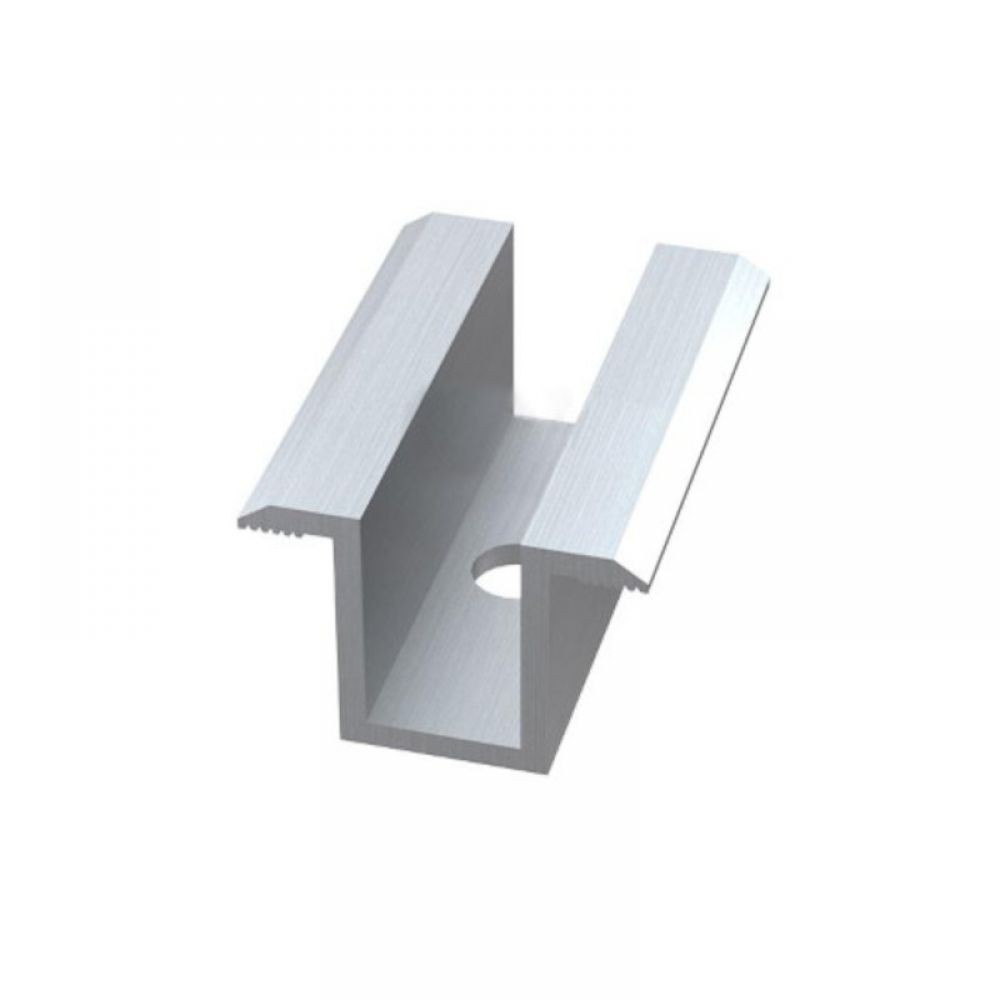

Dupla bilincs a belső panelek rögzítéséhez (K-05)		12
Egyetlen bilincs külső panelhez 30/35/40 mm (K-06-30/35/40)		8

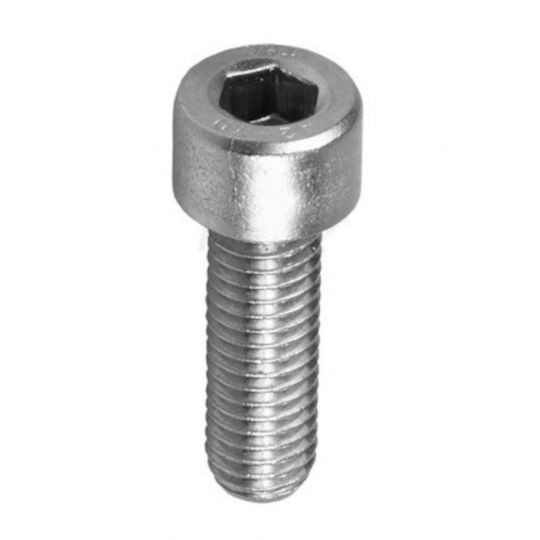

Süllyesztett csavar 20/25/30 mm (K-18-20/25/30)		20
Profilsínanya (K-04)		20

Anyag	Rozsdamentes acél/alumínium oszlopok/exkavátor
Szerelési módszer	Cölöpök / kotrógép
Dőlésszög	0-35° (állítható)
Szerelési modulok	2 sor függőlegesen vagy 3 sor vízszintesen
Termékgarancia	10 +5 év
Megjegyzés	A K-25 profilt a modul hosszú oldala mentén szerelje fel.

A SZERELŐRENDSZEREK A KÖVETKEZŐ SZABVÁNYOK SZERINT KÉSZÜLNEK:

EN 1090-1+A1:2012	Acélszerkezetek és alumíniumszerkezetek kivitelezése	1. rész: A szerkezeti elemek megfelelőségértékelésének követelményei.
EN 1090-3:2008	Acélszerkezetek és alumíniumszerkezetek kivitelezése.	Acélszerkezetek acélszerkezetek kivitelezéséhez. 3. rész: Műszaki követelmények alumíniumszerkezetek kivitelezéséhez.
EN 1090-2+A1:2012	Acélszerkezetek és alumíniumszerkezetek kivitelezése.	Alumíniumszerkezetek. 2. rész: Műszaki követelmények acélszerkezetek kivitelezéséhez. 2. rész: Műszaki követelmények alumíniumszerkezetek kivitelezéséhez.
EN ISO 4063	Hegesztés és kapcsolódó eljárások
EN ISO 3834-4	A hegesztés minőségi követelményei
EN ISO 3506-1	Korrózióálló acél kötőelemek mechanikai tulajdonságai

A SZÁMÍTÁSOKHOZ A KÖVETKEZŐ SZABVÁNYOKAT HASZNÁLTÁK:

EN 1991-1-3:2005/2010-Eurokód-1	Szerkezetekre gyakorolt kölcsönhatások	1-3. rész: Általános kölcsönhatások - Hóterhelés.
EN 1991-1-4:2008-Eurokódex 1	Szerkezetek kölcsönhatásai	1-4. rész: Általános kölcsönhatások - Szél kölcsönhatásai
EN 1999-1-1:2011-Eurokód 9	Alumíniumszerkezetek tervezése	1-1. rész: Általános szabályok

Cégünk szerelési rendszerei a TÜV Thüringen által tanúsítottak és pozitívan értékeltek, és 2017-ben a minőségi szabványoknak való megfelelést tanúsító tanúsítványokat szereztek. Ügyfeleink biztosak lehetnek abban, hogy megoldásaink biztonságosak, és a legnagyobb gondossággal terveztük és valósítottuk meg őket.
