Bitumenes rögzítő rendszer 6 (1x6) panelhez függőlegesen

Name: Bitumenes rögzítő rendszer 6 (1x6) panelhez függőlegesen
Brand: K.FIX
SKU: SPA6TB-3540
Price: 1520.41 RON
Availability: InStock

1 520,41 RON (tartalmazza az ÁFÁ-t)

Livrare gratuita

How can we help?

Call us: 0310.050.021 (Luni-Vineri 9 - 19)

Ask for details

Send us a message

Leírás

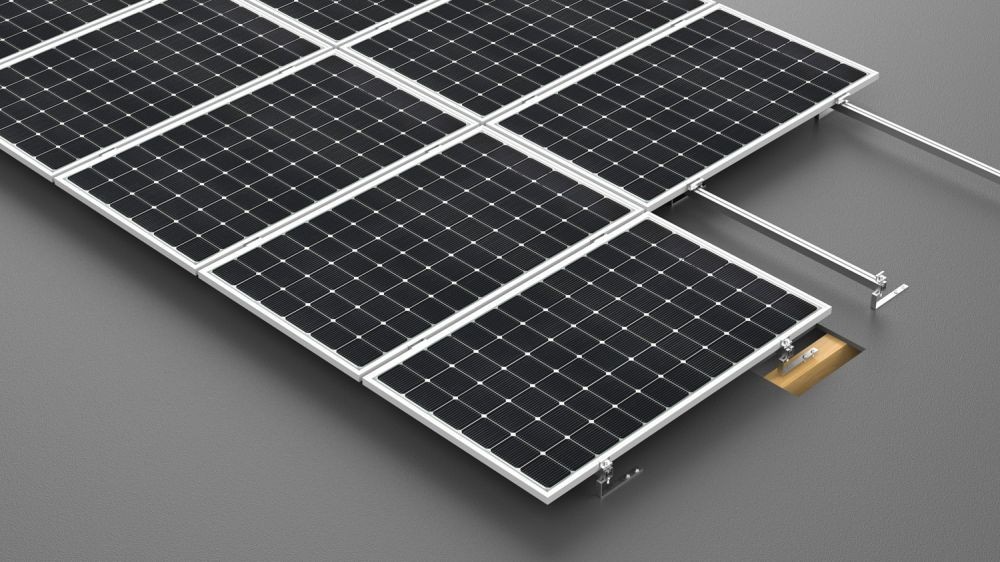

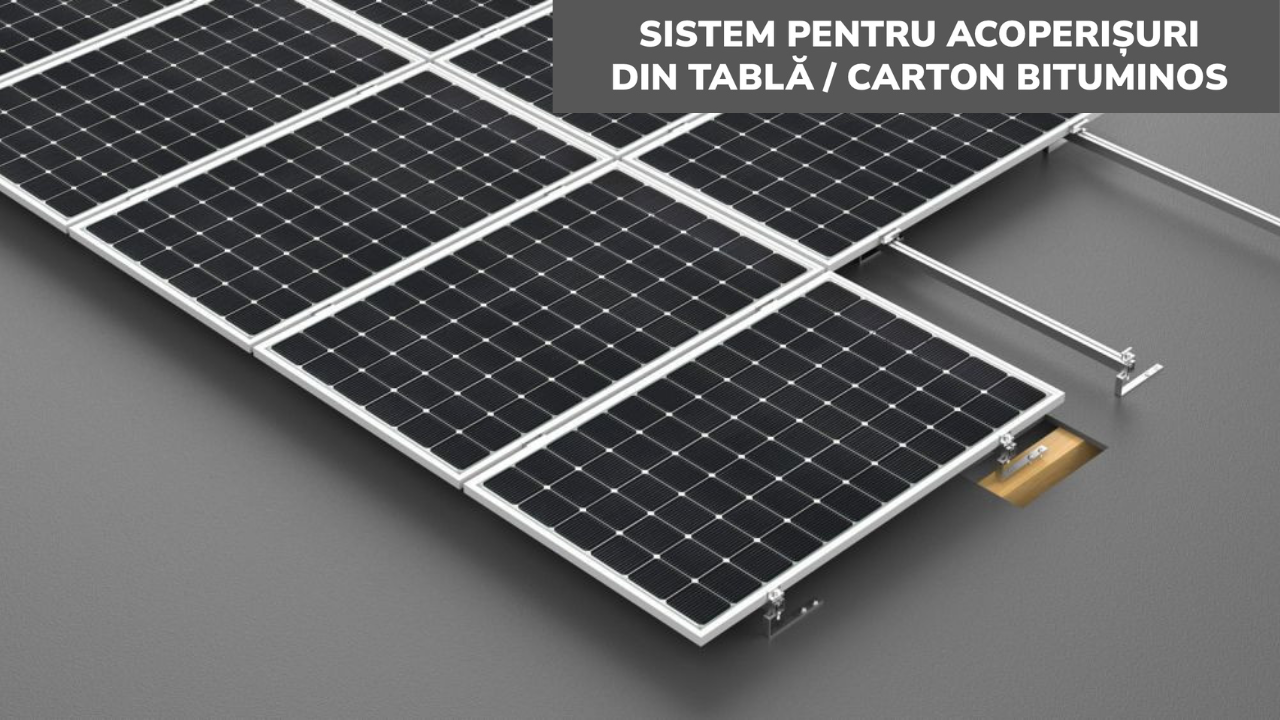

Fémlemezből / bitumenes kartonból készült tető rögzítő rendszer 6 db, maximum 1150 mm széles fotovoltaikus panelhez 2 sor függőleges pozícionálás 1x6, tartalmazza:

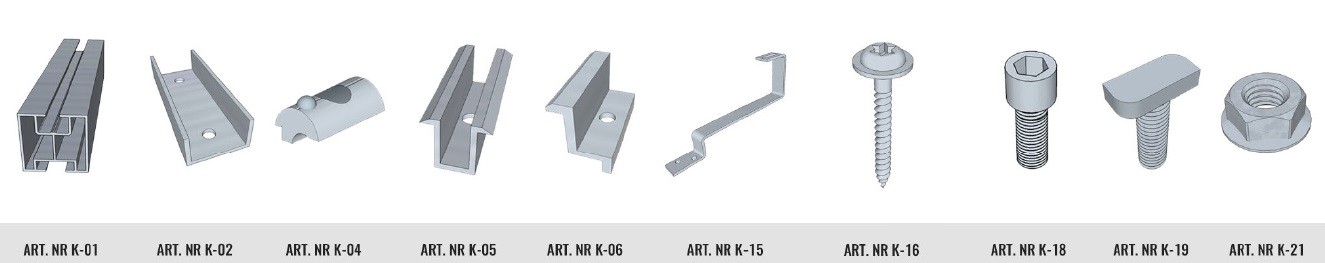

alkatrészek rögzítő rendszer		db
Alumínium profil 3540 mm (K-01-3540)		4

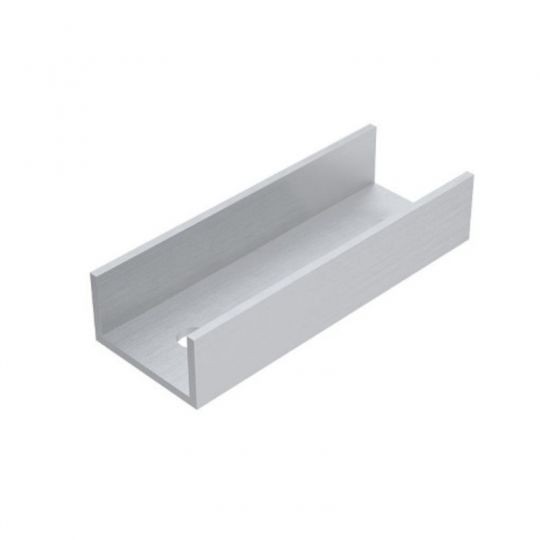

Rögzítő alumínium profilokhoz (K-02)		2

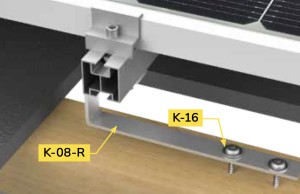

Tartókonzol bitumenes tetőcseréphez (K-15/ K-15-R)(K-08-R)		14

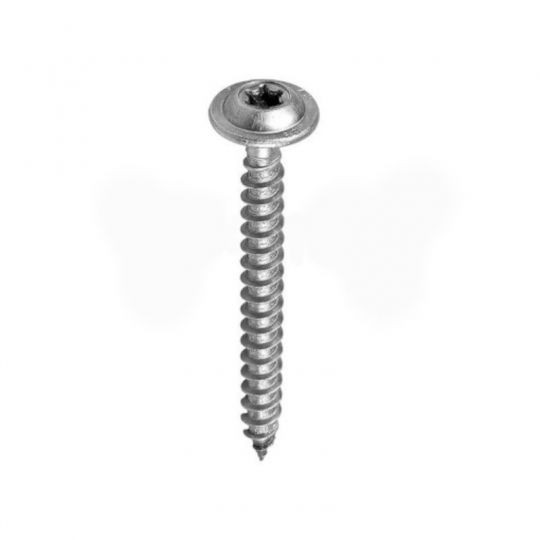

Holtsurub profilrögzítő 60/80/100 mm (K-16-60/80/100)		28

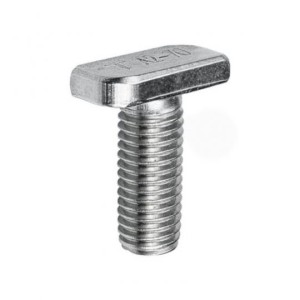

T-csavar M10 (K-19)		18

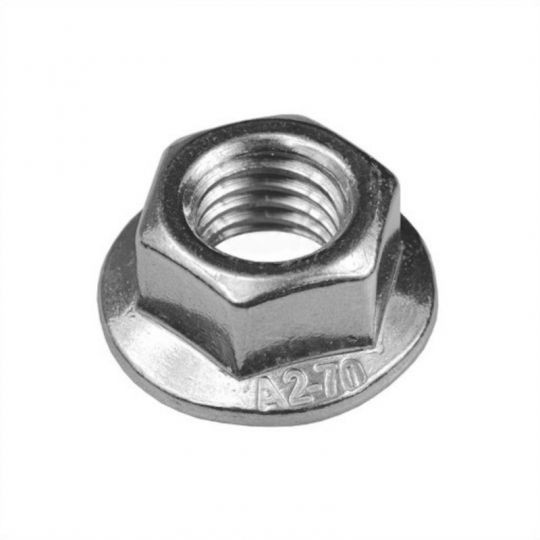

M10-es anya (K-21)		18
Kettős bilincs a belső panelek rögzítéséhez (K-05)		10
Egyetlen bilincs külső panelhez 30/35/40 mm (K-06-30/35/40)		4

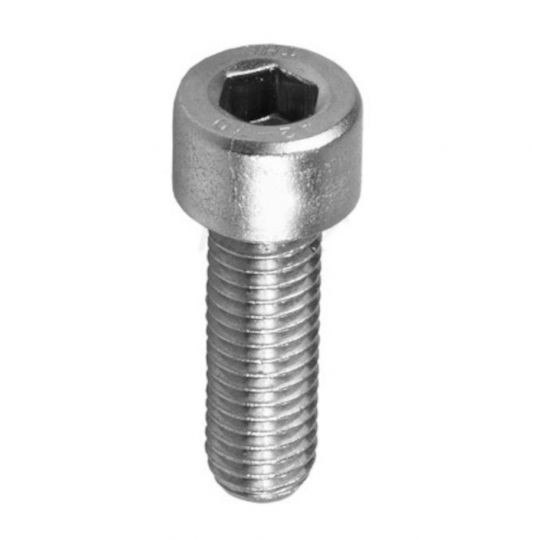

Süllyesztett csavar 20/25/30 mm (K-18-20/25/30)		14
Profilsínanya (K-04)		14

Anyag	Rozsdamentes acél / alumínium
Szerelési mód	Szerelés a tetőhéjazatra
Dőlésszög	A tető dőlésszögével megegyező
A modul rögzítése	Függőleges vagy vízszintes
Termékgarancia	10 +5 év
Megjegyzés	A pofa közepének maximális vastagsága 15 mm. A nyeregtető rendszerek legfeljebb 300 mm-rel nyúlhatnak túl a rögzítési ponton.

A SZERELŐRENDSZEREK A KÖVETKEZŐ SZABVÁNYOK SZERINT KÉSZÜLNEK:

EN 1090-1+A1:2012	Acélszerkezetek és alumíniumszerkezetek kivitelezése	1. rész: A szerkezeti elemek megfelelőségértékelésének követelményei.
EN 1090-3:2008	Acélszerkezetek és alumíniumszerkezetek kivitelezése.	Acélszerkezetek acélszerkezetek kivitelezéséhez. 3. rész: Műszaki követelmények alumíniumszerkezetek kivitelezéséhez.
EN 1090-2+A1:2012	Acélszerkezetek és alumíniumszerkezetek kivitelezése.	Acélszerkezetek. 2. rész: Műszaki követelmények acélszerkezetek kivitelezéséhez. 2. rész: Műszaki követelmények alumíniumszerkezetek kivitelezéséhez.
EN ISO 4063	Hegesztés és kapcsolódó eljárások
EN ISO 3834-4	A hegesztés minőségi követelményei
EN ISO 3506-1	Korrózióálló acél kötőelemek mechanikai tulajdonságai

A SZÁMÍTÁSOKHOZ A KÖVETKEZŐ SZABVÁNYOKAT HASZNÁLTÁK:

EN 1991-1-3:2005/2010-Eurokód-1	Szerkezetekre gyakorolt kölcsönhatások	1-3. rész: Általános kölcsönhatások - Hóterhelés.
EN 1991-1-4:2008-Eurokódex 1	Szerkezetek kölcsönhatásai	1-4. rész: Általános kölcsönhatások - Szél kölcsönhatásai
EN 1999-1-1:2011-Eurokód 9	Alumíniumszerkezetek tervezése	1-1. rész: Általános szabályok

Cégünk szerelési rendszerei a TÜV Thüringen által tanúsítottak és pozitívan értékeltek, és 2017-ben a minőségi szabványoknak való megfelelést tanúsító tanúsítványokat szereztek. Ügyfeleink biztosak lehetnek abban, hogy megoldásaink biztonságosak, és a legnagyobb gondossággal terveztük és valósítottuk meg őket.
