Descriere

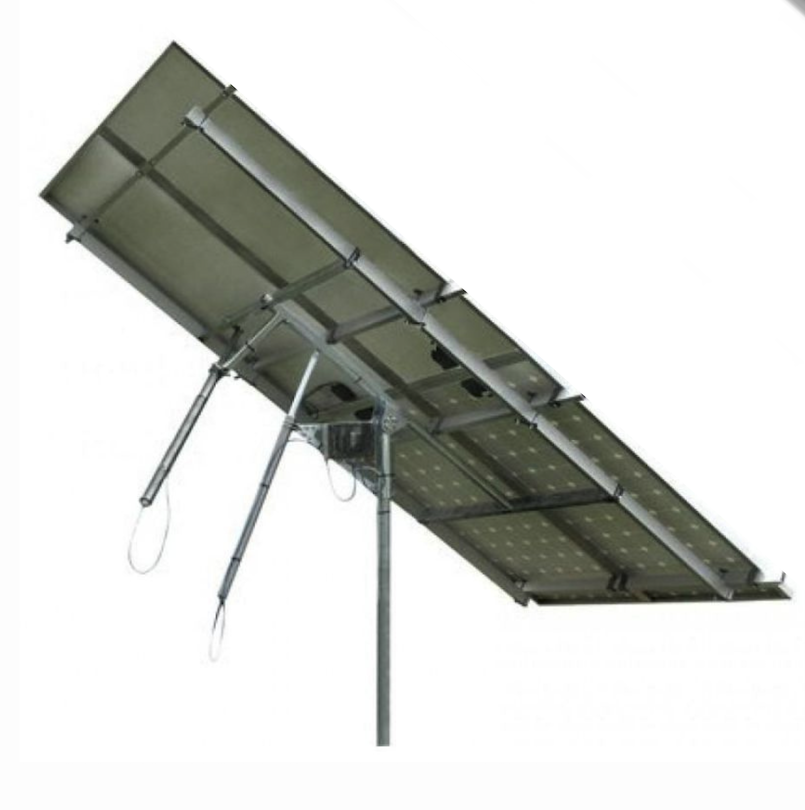

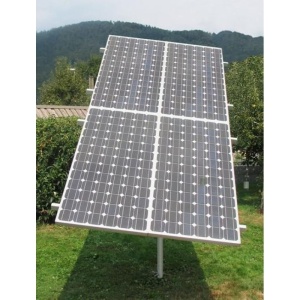

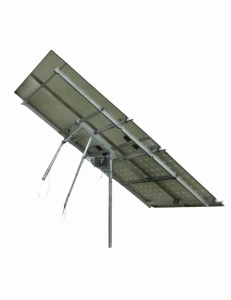

Sistem complet automatizat de urmărire solară pe două axe
Un sistem complet automatizat de urmărire solară pe două axe pentru 2 panouri. Sistemul utilizează urmărirea pe două axe controlată prin GPS pentru a urmări complet soarele pe parcursul zilei, crescând generarea de energie electrică solară cu până la 66%.

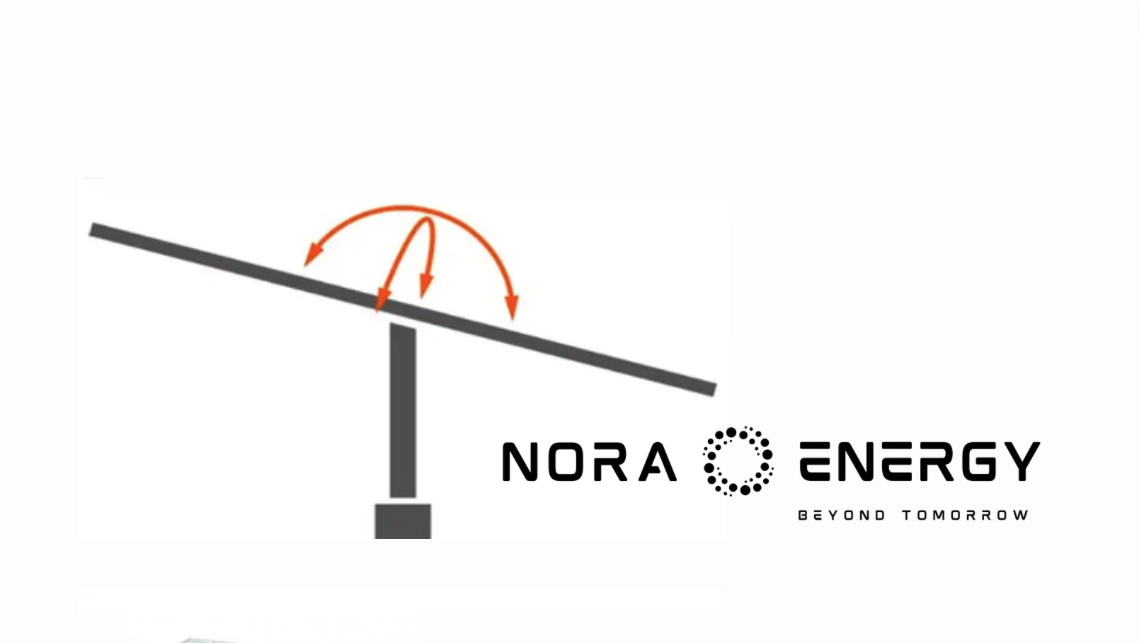

Sistem de urmărire solară pe două axe
Sistem de urmărire solară pe două axe sau dublă axă cu o precizie mai bună de 0,5 grade și structură de suport pentru 2 panouri solare cu dimensiuni de 1 m x 1,7 m și o greutate maximă de 20 kg fiecare. În total, pentru o suprafață de panouri solare de 3.3 m². Potrivit pentru panouri fotovoltaice (PV).
Rezistența la vânt este de maximum 144 km/h, cu o viteză medie a vântului de 50 km/h timp de 10 minute. Pe o bază anuală, cu sistemul pe două axe, puteți obține cu 7% mai multă energie comparativ cu sistemul pe o singură axă și până la 66% mai multă energie comparativ cu un sistem solar fix. Șurubul de ancorare și stâlpul principal fac parte din acest pachet de urmărire solară.
Funcție software anti-umbrire pentru sistemul de urmărire solară inclusă.
Vă rugăm să verificați compatibilitatea panourilor solare cu acest sistem de urmărire. Dacă panourile dumneavoastră sunt mai mari, vă recomandăm cu tărie să luați în considerare adăugarea unui Suport Braț Bară pentru a asigura o montare corespunzătoare.
Specificații Tehnice
Capabilități Mecanică
| Numărul axelor de rotație |
Dual-Axis |
| Limita unghiului orei |
100°, software și hardware limită 50°E la 50°W |
| Unghiul de elevație |
15-90°, start ajustabil |
| Tipul motorului unghiului orei |
Motor liniar SM4S510M2 cu cursă de 510 mm |
| Tipul motorului unghiului de elevație |
Motor liniar SM4S510M2 cu cursă de 510 mm |
| Diametrul și lungimea arborelui unghiului orei |
Ø48 mm, L=1400 mm (oțel) |
| Structură backstructure |
2 buc. de 1000 (H) mm & 4 buc. de 1500 (V) mm |
| Tipul clemei backstructure |
Cleme foarfecă dințate - 8 buc. |
| Diametrul tubului pentru montare |
Ø60-68 mm (neinclus în kit) |
| Max. dimensiunea unui panou solar |
2 buc. de 0,99 m x 1,65 m în total 3,3 m² |
| Greutatea max. a unui panou solar |
2 piese per 20 kg |
| Durata estimată de viață |
800-1000h de funcționare a motorului (înlocuire motor DC după 8 ani dacă fiecare zi un ciclu), înlocuire baterie de backup la fiecare 3-5 ani în modul baterie, în restul de 25 de ani |
Date Sistem de Poziționare
| Acuratețea trackingului |
< 0.5° (opțional < 0.1° - pentru plata suplimentară ) |
| Protocol de Operare |
TdAPS (Sistem de Poziționare Astronomică Derivată din Timp) |
| Tipul sistemului de poziționare |
Servomotor poziționer cu TdAPS ca funcție principală logică. |
| Tipul de poziționer |
Dini Rail poziționer MICRO și cabluri externe |
| Tipul de timer |
Ceas GMT cu EOT și calendar |
| Tipul aplicației pentru supraveghere și setare |
Monitor sistem solar via web |
| Setare și schimbare date via PC |
Da |
| Posibilitate monitorizare via PC |
Da |
| Pornit pe comanda din PC |
Da, se pornește pe comanda din PC, de asemenea toate setările pot fi comandate cu ajutorul unui string trimis din PC |
| Interval de rotire |
1-15 min. |
Date Comunicare
| Tipul interfeței de comunicare |
Interfață USB |
| Soluție de rețea pentru control din centru |
RS485 |
Firmware - Software
| Posibilitate upgrade via PC |
Da, firmware via PC cu ajutorul Helios Analytics |
Date Electrice
| Putere motor |
24 VDC ±5% / -15% (curent SMPS 2,5A trebuie să aibă curent de pornire de 150%) |
| Baterie backup |
Baterie CR 2512 tip monedă |
| Consum standby (când nu se mișcă) |
20 mA ± 25% @24VDC |
| Conexiune de alimentare |
1 bucată de cablu cu 2 fire cu un conductor intern din Cu de 2,5 mm² (pentru lungimi de până la 30 m, neincluse în kit) |
| Junction Box |
190 (L) x 140 (W) x 70 (H) mm cu un ham de conexiuni |
Date de Mediu
| Temperatură de operare |
-25°C până la +70°C (opțional cu lubrifiant arctic pentru temperaturi între -40°C până la +70°C) |
| Operare la umiditate |
0% până la 100%, umiditate relativă |
| Viteză max. vânt sigur |
max. 144 km/h |
Corodare, Rezistență la Intemperii și Substanțe Chimice
| Galvanizare la cald (HDG, EN ISO 1461) |
75-100 µm (echivalent cu 50 de ani) |
Ambalare
| Dimensiuni produs ambalat |
1 cutie de 165 (L) x 22 (W) x 27 (H) cm |
| Greutatea produsului |
41 kg |
Calitate Certificări
| Ratingul de Protecție Internațional (IEC 60529) |
IP63 |
| Compatibilitate Electromagnetică (EMC Directive 89/336/EEC) |
Da |
| Directive Echipamente de Joasă Tensiune (EEC Council Directive 73/23/EEC) |
Da |
Proprietăți Opționale
| Funcție Anti-Umbrire |
Da, inclusă |
| Utilizare Heliostat |
Da, pentru plata suplimentară |
