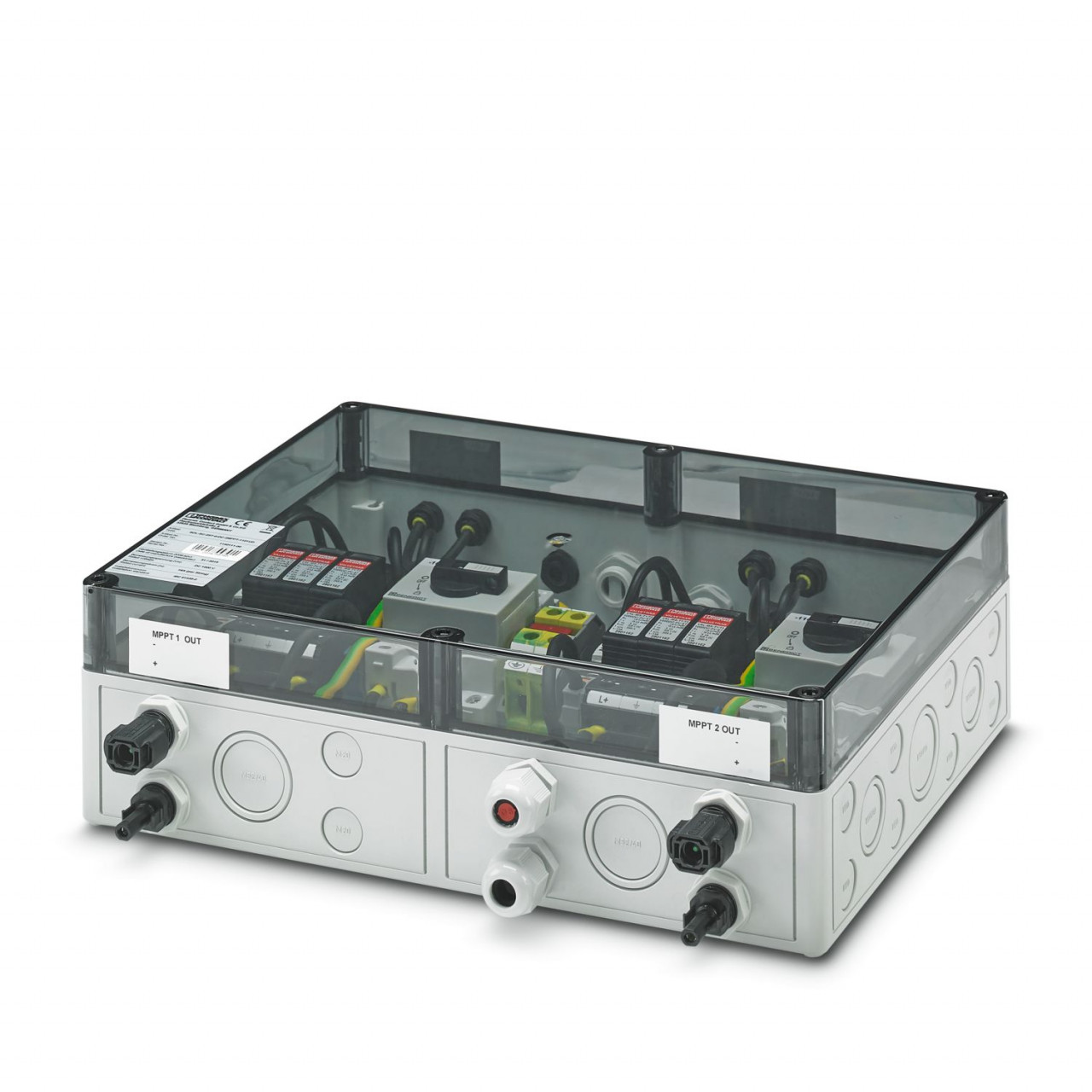

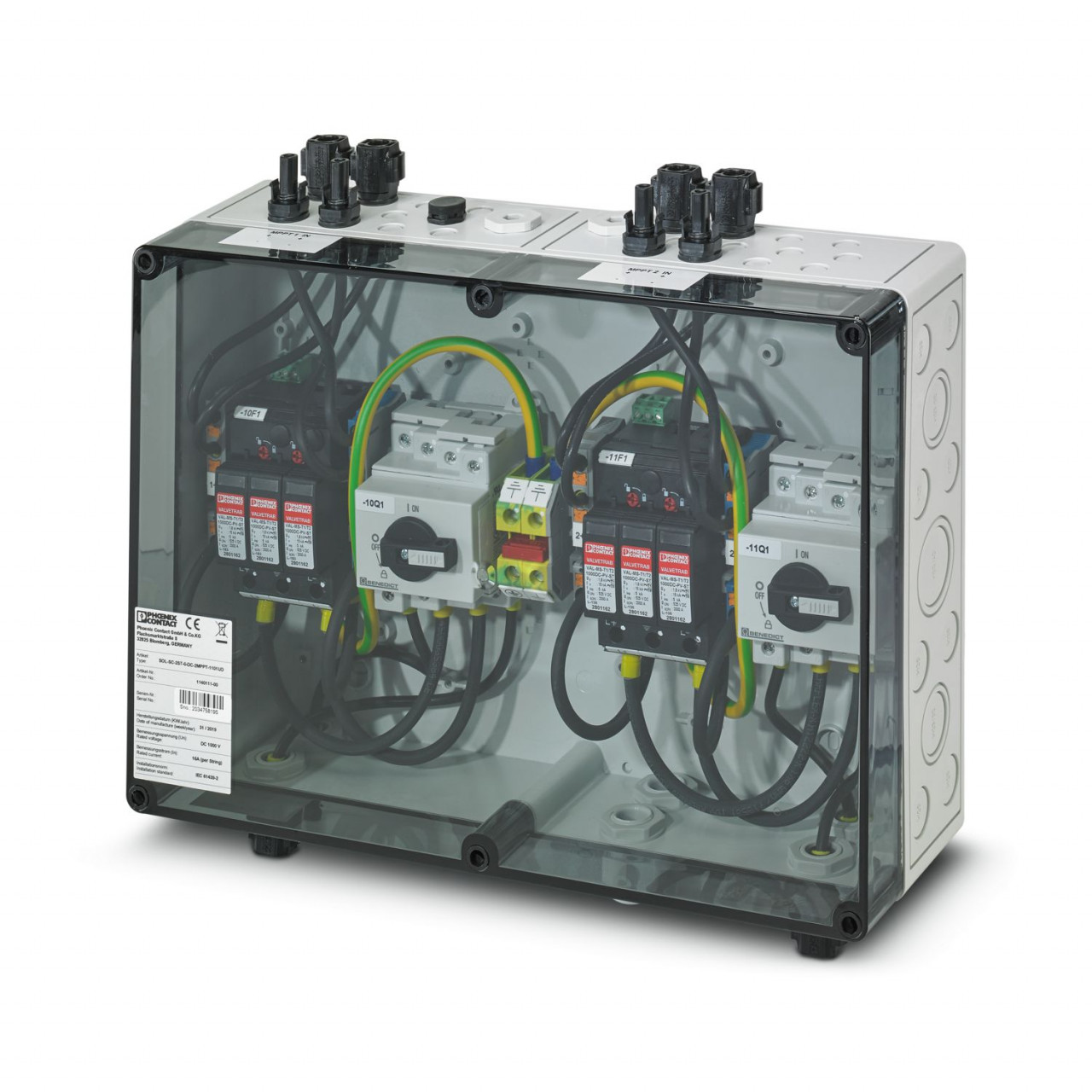

String combiner box (SCB) PhoenixContact SOL-SC-2ST-0-DC-2MPPT-1101UD

2.662,00 RON (TVA inclus)
Livrare gratuita
Finantare prin Credit Online smart by BT Direct
Calculeaza rata
Instalare
Cod produs - SKU 1140111
Disponibil in 5-7 zile de la comanda
Adauga la Favorite
Cum te putem ajuta?
Suna-ne: 0310.050.021 (Luni-Vineri 9 - 19)
Cere detalii
Trimite-ne un mesaj

Descriere

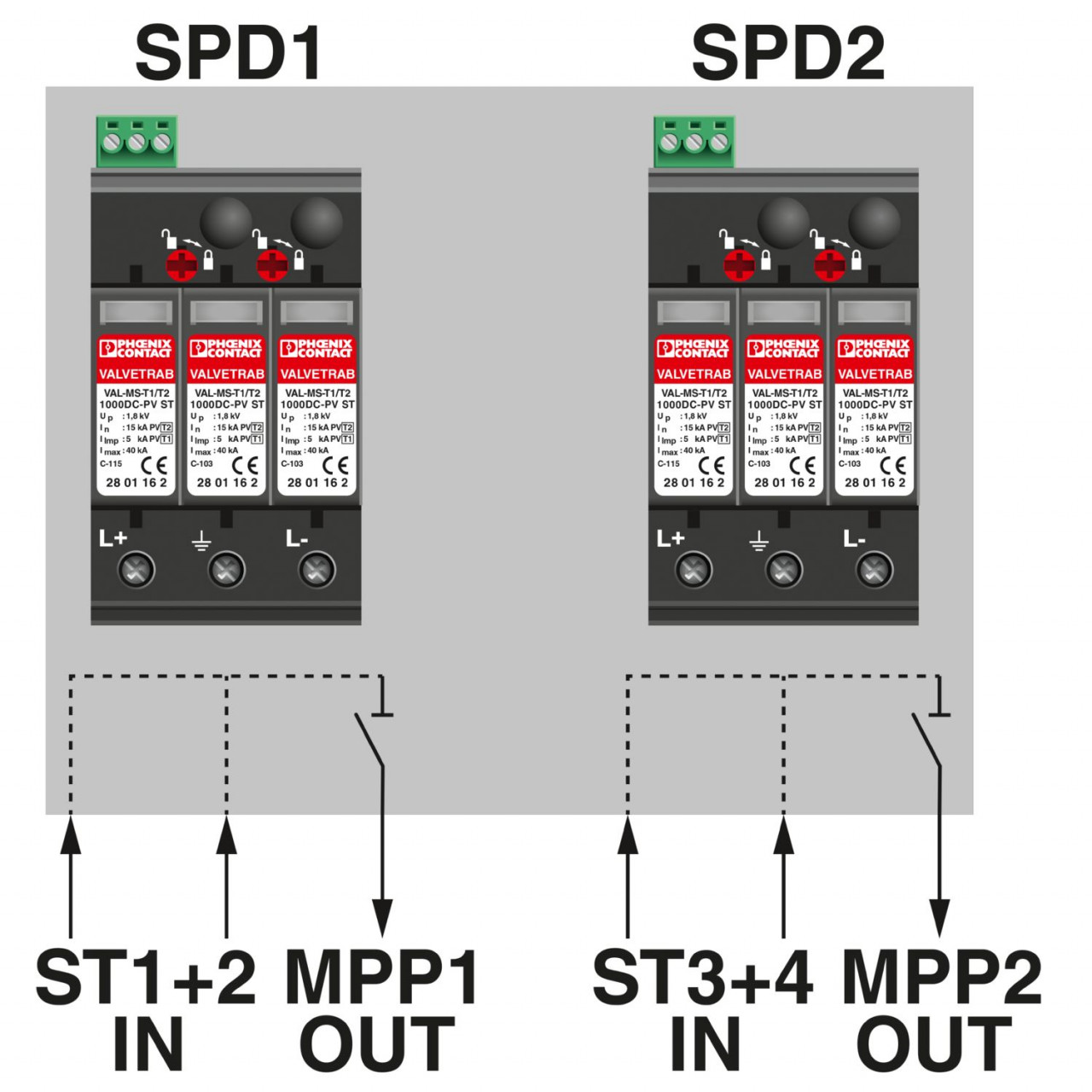

  •  Cutie combinatoare de siruri pentru sisteme fotovoltaice de pana la 1.000 V DC pentru conectarea a 2x 2 siruri. Intrare șir de sus. Cu protecție la supratensiune (tip 1/2), 2x întrerupător de deconectare DC și Conectori SUNCLIX DC pentru partea de intrare și ieșire (conectori de împerechere SUNCLIX furnizați ca standard).
  •   Cutiile de combinare de șiruri Solarline (SCB) sunt utilizate atât în sistemele mici de acoperiș, cât și în sistemele mari montate la sol. Principalele sarcini ale SCB-urile sunt protecția la supratensiune a sistemului fotovoltaic, colectează șiruri (dacă este necesar) și fac buclă prin legătura echipotențială de protecție.
    Conductor pentru legătura echipotenţială locală.
Date tehnice
Tip produs String combiner box (SCB)

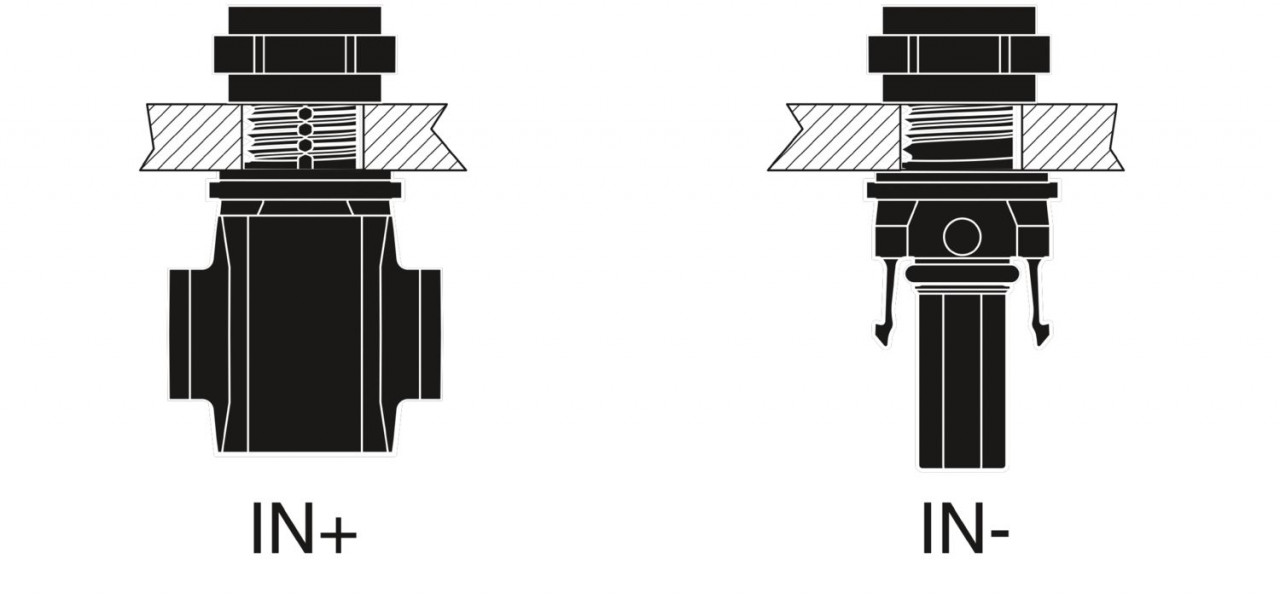

Conector DC SUNCLIX
Separator DC întrerupător
Clasa de protectie II

Proprietăți electrice
Tensiune MPP Un max. 1000 V DC
Tensiune de neîncărcare UOC max. 1100 V
Curent DC per șir Imax max. 16 A
Total curent MPP tracker max. 32 A

Separator DC întrerupător
Curent nominal de funcționare DC-21B 32 A
Curent nominal de funcționare DC-PV1 32 A
Curent nominal de funcționare DC-PV2 32 A
Protecție la supratensiune EN tip T1
Nivel de protecție Up ≤ 3,5 kV
Curentul total de descărcare Itotal (10/350) µs 5 kA
Curentul total de descărcare Itotal (8/20) µs 40 kA
Curent de scurtcircuit nominal ISCPV 32 A
Protecție la supratensiune EN tip T1

Date de intrare DC
Număr de intrări: șiruri de caractere 2 (per tracker MPP)
Numărul de trackere MPP acceptate 2
Date de ieșire DC
Număr de ieșiri: MPP tracker 2
Tip de intrare cablu SUNCLIX
Presetupă Metoda de conectare Conexiune cu șuruburi
Secțiunea cablului 2x 16 mm²
Diametru exterior cablu 2x 6 mm ... 12 mm

Dimensiuni
Latime carcasa 361 mm Inaltime 254 mm Adâncime 111 mm
Specificații materiale
Carcasă Policarbonat
Material Capac/uşă Policarbonat (transparent)
Condiții ambientale Grad de protecție IP65
Temperatura ambiantă (funcționare) -20 °C ... 45 °C

Detalii

SKU
1140111
Categorii
String Combiner BOX
Greutate
2 kg
Brand
PHOENIX CONTACT
